深絞りプレス加工
トップページ ＞ 深絞りプレス加工
プレス加工・絞り加工を金型設計から試作・量産まで一貫対応で承る「カノウプレシジョン」では、さまざまなプレス加工の中でも、特に絞り加工を得意としております。
当社は、プレス金型の設計から金型部品製作はもちろん、組立・試作・製品量産ま で対応いたします。
難易度が高いと言われる絞り加工ではありますが、弊社には日系企業で育成した熟練の技術スタッフが在籍しているため、品質には日本同等の自信がございます。さらなる品質アップを実現するために、ダイとパンチのバランス調整や工程数の変更といった追究も継続し、最後は機械による検査と人による目視チェックを徹底しています。
絞りプレス加工をご検討中の方は、ぜひ弊社までお気軽にご相談ください。
カノウプレシジョンでは、絞り型・抜き型・曲げ型の金型だけの製作も承っております。
株式会社カノウプレシジョンへご依頼いただくメリット
- 金型設計・製作・プレス加工ともに20年以上の実績がございます。
- 自動車用電子部品や油圧回路等の絞りプレスを得意としております。
- 設計から製作・組立・試作・量産まで一貫したサービスをご提供。
- 日系企業で勤めた経験豊富な技術者が在籍しているため、安定的な大量生産に対応が可能です。
- JIS規格に基づいて日本素材を使用し、日本と同等な品質を保証いたします。
精密絞りプレス加工なら、金型設計製作、プレス量産まで実績のある株式会社カノウプレシジョンにお任せください。お客様の収益創造のため、全力でご提案をさせていただきます！
材料調達について
カノウグループではお客様のニーズに合わせた材料でお客様の利益を創造できる提案をさせていただきます。
材質は、ステンレス、鉄、ZAM、メッキ鋼板、アルミ、真鍮等々に対応しています。
入手が難しい材料は日本やヨーロッパから入手、または各工場と連携して材質変更提案をお客様に相談して対応いたします。材料調達、部品手配でお困りの時はぜひカノウグループにご相談ください。
熱処理について
カノウグループでは各種熱処理に対応しています。
浸炭焼入れ、窒化処理、磁気焼鈍など各種熱処理が可能で設計者様の要求にご対応いたします。
形状的に難しい場合は熱処理方法をお客様と相談して対応いたします。
表面処理について
カノウグループでは各種表面処理に対応しています。
硬質クロム(フラッシュ)、無電解ニッケル(カニゼン)、アルマイト各種、アロジン処理、ユニクロ、クロメート各種、テフロンメッキ、金メッキ、銅めっき、電解研磨、梨地処理、DLC他CVD,PVD処理、塗装など各種の依頼に対応しています。
上記を含めて技術非公開処理もあり、日本でしか対応できない場合もありますので先ずは一度ご相談ください。お客様のご要望に応える形でご相談させていただき、より良い方法で対応いたします。
深絞りプレス加工について
絞り型・抜き型・曲げ型
プレス加工可能な製品

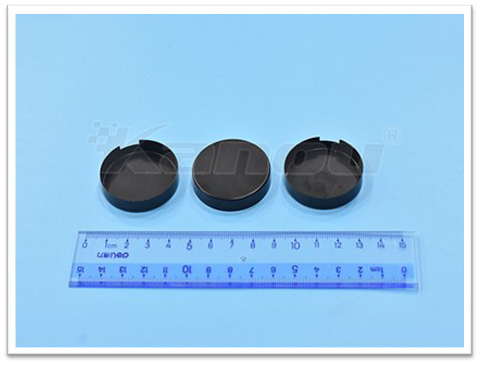

絞り加工

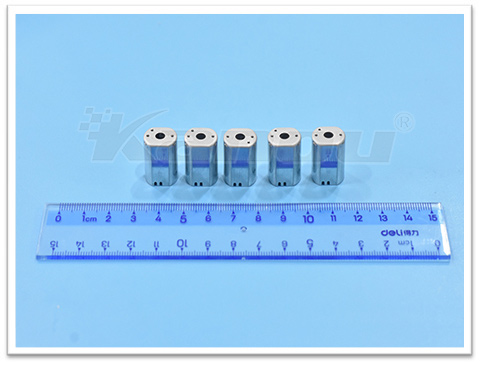

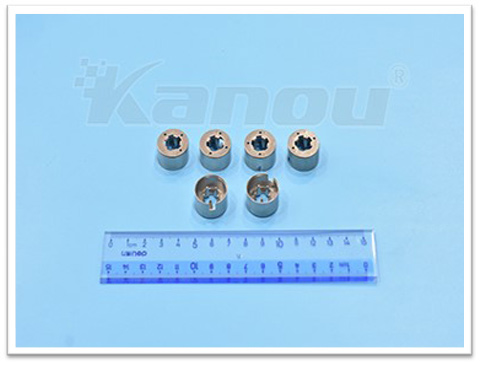

『精密金型 絞り型』では、DCモーター・ステッピングモーター・リニアモーター等の外殻、自動車用の電子機械部品・自動車油圧回路用の部品等がプレス可能です。

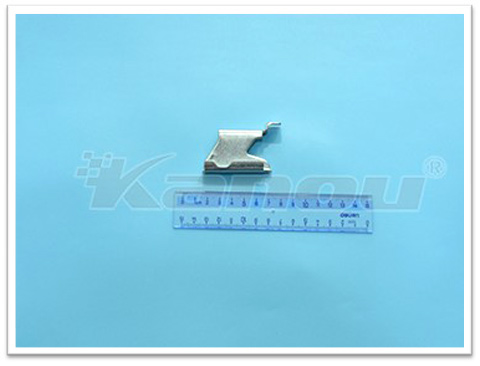

曲げ加工

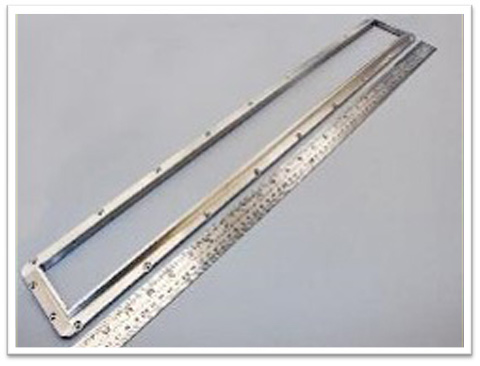

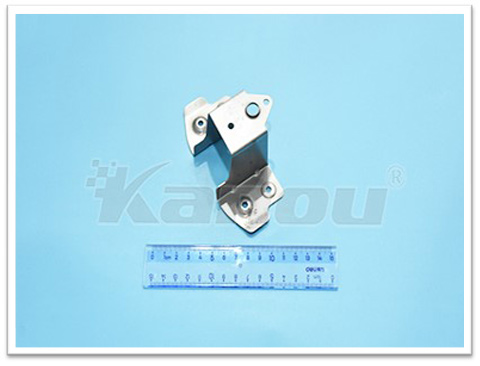

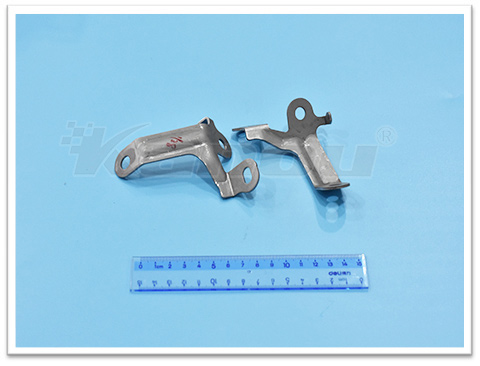

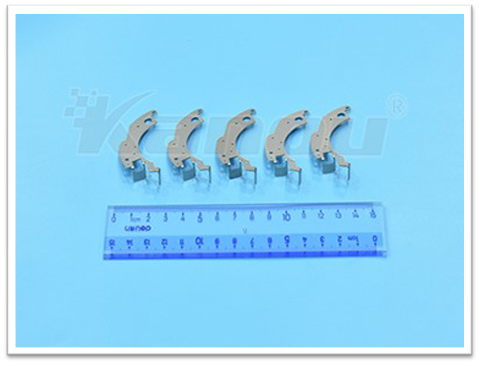

『精密金型 曲げ型』では、ブラケット・取り付け板・フレーム・プレート・平版などの部品等がプレス可能です。
製品の精度
| プレス加工の種類 | 絞り加工 | 曲げ加工 |
|---|---|---|
| 同芯度 | 0.03 | 0.03 |
| 真円度 | 0.01 | － |
| 振れ | 0.03 | 0.03 |
| 平面度 | 0.02 | 0.01 |
| 垂直度・角度 | － | ±15' |
| 位置度 | － | 0.02 |
| 偏心量 | 0.02 | － |
| 穴精度 | 0.01 | 0.01 |
試作について
金型完成後の試作は、金型に合ったプレス機を使用して行っております。
トライ・量産工場では、アイダ製・オオサワ製・三井精機製のプレス機を使用しております。

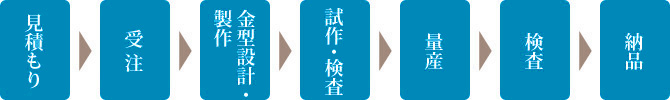

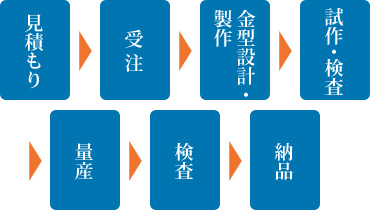

金型受注及びプレス加工の流れ
１：お問い合わせ・お見積り
まずはお電話・メールにてお問い合わせください。
お客様より図面をご提出いただき、加工や内部構造、設計について検討し、お見積りを製作いたします。
２：着工
お見積りにご納得をいただけた場合、ご成約となります。
設計を行い、お客様にご了承をいただき金型へ着工いたします。
３：金型組立・試作
サンプル評価にて品質の確認を行い、金型出荷となります。
４：プレス量産加工
プレス加工に精通している当社だからこそできるトータルサポートやＲ＆Ｄ支援により、お客様を協力にバックアップします。
プレス金型部品のみも対応いたします。
主な金型部品加工設備一覧
株式会社カノウプレシジョンでは、豊富な加工設備を取り揃えております。そのため、様々な製品の製作が可能です。 お客様のご要望を実現するため、より良い設備や製作環境を整えております。
| 設備名 | メーカー | 仕様 | 台数 |
|---|---|---|---|
| マシニングセンタ | 台湾 FOCUS | FBL-230(200×300) | 4 |
| 超精密マシニングセンタ | 日本 松浦 日本 YASUDA |
LV-500(500×350×300) YMC 430 |
1 1 |
| 超精密高速マシニングセンタ | 日本 東芝 | UVM-450C(V2)450×450×200 | 2 |
| プロファイル研削機 | 日本 アマダ | GLS5T | 2 |
| 深細孔放電加工機 | 日本 ELENIX | JT300 | 1 |
| ワイヤー放電加工機 | 日本 FANUC | α-C400iA | 1 |
| 高精密平面研削機 | 台湾 Chevalier | FSG-2A818(400×200) | 4 |
| 高精密心無し研削機 | 台湾 HOTMAN | FX-125-Ⅱ | 1 |
| 切断機 | 台湾 AUTO-CUT | CH-CM02-05 | 1 |

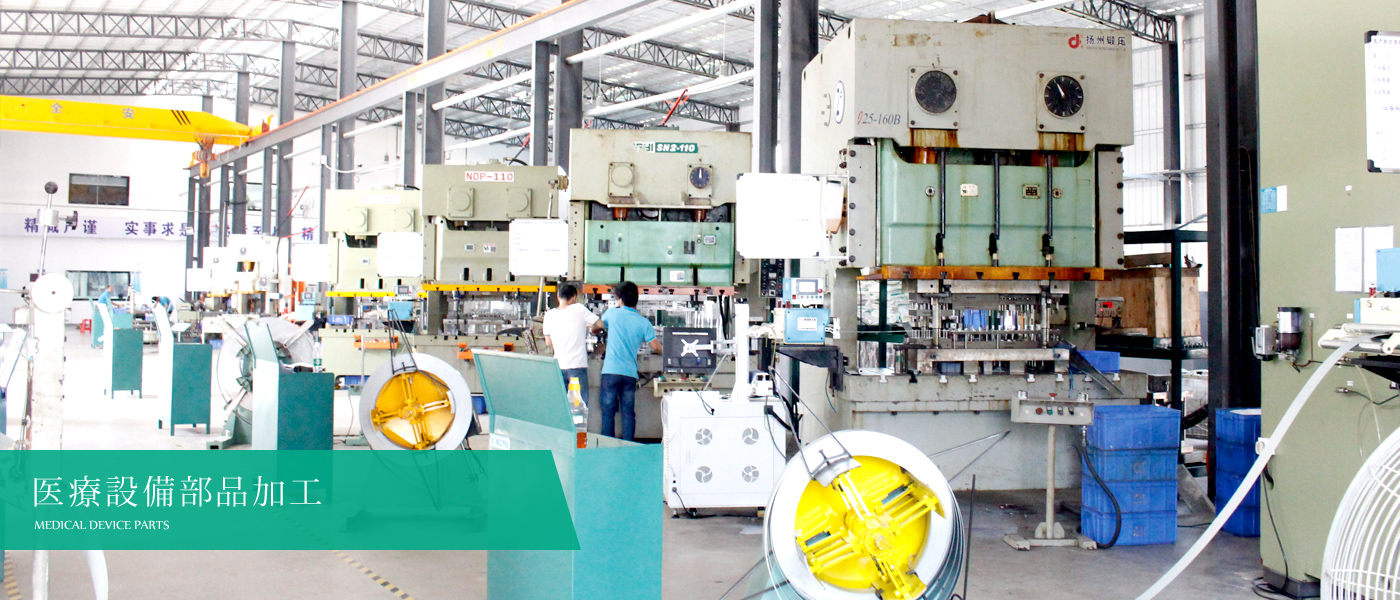

金型部品加工設備と工場内風景

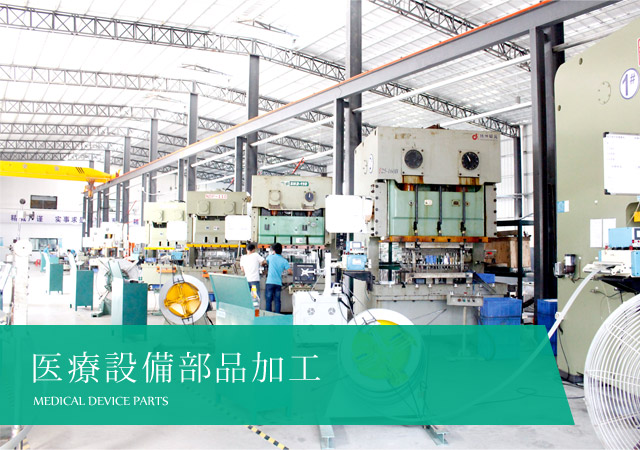

主なプレス設備一覧
| 加工出来る範囲 | Min: φ4.0mm Max: φ150mm Max: thickness 3.0mm |
|---|
| 設備名 | メーカー | モデル | トン数 | 台数 |
|---|---|---|---|---|
| プレス機 | Japan AIDA | AIDA60 | 60 | 1 |
| Japan MISUISEIKI | BDERER3030 | 30 | 1 | |
| Taiwan SHINGTAI | KD-60 | 60 | 1 | |
| Japan OSAWA | OSAWA45 | 45 | 1 | |
| Taiwan XIEYI | SN2-110 | 110 | 2 | |
| China YANGDUAN | J25-160B | 160 | 1 | |
| Taiwan DONGTAI | HDP-400 | 400 | 1 | |
| HDP-250 | 250 | 1 | ||
| NDP-200 | 200 | 1 | ||
| NDP-110 | 110 | 1 |
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
主な検査測定設備一覧
| 検査測定機設備名 | メーカー | 仕様 | 台数 |
|---|---|---|---|
| 形状測定機 | ドイツTAYLOR | AMETEK | 1 |
| 三次元測定機 | ドイツWENZEL | 500×700×500 | 1 |
| 工具投影機 | 日本ミツトヨ | 50×100 | 1 |
| 投影機 | 台湾万豪 | 250×150 | 1 |
| リニアハイトゲージ | 日本ミツトヨ | 0-600 | 1 |
| 測長器 | 日本ミツトヨ・NIKON | 0-50 | 2 |
| 電子顕微鏡 | 台湾万豪 | 1-20倍 | 1 |
| ピンゲージ | 日本ミツトヨ | 1セット | |
| 外径マイクロメーター | 日本ミツトヨ | 0-100 | 5 |
三次元測定機、面粗度測定器、光学測定器、検査機を使用した検査風景。
